Création du Template Solidworks :
Dessin 3D
Utilisation des couleurs pour différencier les pièces/formes.

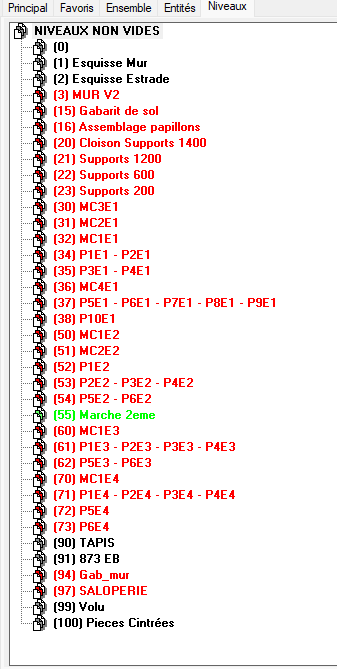

Nomination des calques/niveaux.

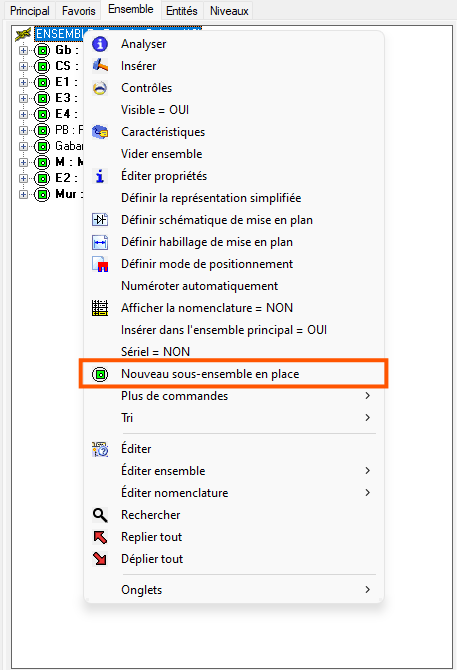

Création des ensembles en place/alternatif.
Aller dans la fenêtre ensemble. Faire un clique droit
Nom = Abréviation (pas d'espace possible)
Désignation = Nom Complet de l'ensemble (espace possible)
Vérifier les matières dans les définitions de pièces
Vérifier les revêtements selon les finitions
- Mettre les chants
- CLA – CLB > Chants longs (Case fournisseur)
- CCA – CCB > Chants courts (Case Catégorie de pièce)
Vérifier le traitements des pièces (CNC)
- Surcote
- Coupe d’onglet : Surcotes (+ 5mm)
- Détourage Surcotes (+ 5 mm)
- Pièces cintrée (+ 50 mm) si besoin de précision
Indice
- Compléter les indices
- Version
- Auteur
- Note (Quelles modifs apportées, quelles nouveautés – Point clé, mode d'insertion…)
